سلام! بهعنوان تامینکننده درایورهای 24 ولت DC، من تجربیات خود را در مورد آزمایش این دستگاههای کوچک زیبا داشتهام. در این وبلاگ، من شما را از طریق فرآیند تست درایور 24 ولت DC راهنمایی میکنم و نکات و ترفندهایی را در این مسیر به اشتراک میگذارم.
اول از همه، بیایید در مورد اینکه چرا آزمایش بسیار مهم است صحبت کنیم. درایور 24 ولت DC یک جزء حیاتی در بسیاری از سیستم های الکتریکی است. این وظیفه تبدیل نیروی الکتریکی به شکلی است که می تواند توسط دستگاه های دیگر مانند موتورها یا حسگرها استفاده شود. اگر درایور به درستی کار نکند، میتواند باعث بروز انواع مشکلات از کاهش عملکرد تا خرابی کامل سیستم شود. بنابراین، با آزمایش راننده، می توانید مطمئن شوید که در شرایط کار خوب است و از هر گونه سردرد احتمالی در جاده جلوگیری کنید.
آماده سازی قبل از آزمون
قبل از شروع آزمایش، باید چند ابزار را جمع آوری کنید. شما به یک مولتی متر نیاز دارید که وسیله ای مفید برای اندازه گیری ولتاژ، جریان و مقاومت است. منبع تغذیه ای که بتواند خروجی پایدار 24 ولت DC را فراهم کند نیز ضروری است. و البته، به درایور 24 ولت DC که می خواهید آزمایش کنید نیاز دارید.
هنگامی که ابزار خود را آماده کردید، زمان آن است که محیط آزمایشی خود را تنظیم کنید. اطمینان حاصل کنید که در مکانی با تهویه مناسب، دور از هرگونه مواد قابل اشتعال کار می کنید. همچنین، دوبار بررسی کنید که منبع تغذیه شما به درستی به زمین متصل باشد تا از هرگونه شوک الکتریکی جلوگیری شود.
بازرسی بصری
اولین قدم در آزمایش یک درایور 24 ولت DC این است که یک بازرسی بصری خوب به آن بدهید. به دنبال هر گونه نشانه آشکار آسیب، مانند شکستگی برد مدار، قطعات سوخته یا شل شدن اتصالات باشید. اگر هر یک از این مشکلات را مشاهده کردید، احتمالاً درایور معیوب است و باید تعویض شود.
ترمینال های ورودی و خروجی درایور را بررسی کنید. مطمئن شوید که آنها تمیز و عاری از هرگونه زباله یا خوردگی هستند. ترمینال کثیف یا خورده می تواند باعث تماس الکتریکی ضعیف شود که می تواند منجر به مشکلاتی در عملکرد راننده شود.
تست ولتاژ ورودی
حالا بیایید با چند آزمایش الکتریکی واقعی شروع کنیم. از مولتی متر خود برای اندازه گیری ولتاژ ورودی درایور استفاده کنید. مولتی متر خود را روی تنظیم ولتاژ DC قرار دهید و پروب ها را به پایانه های ورودی درایور وصل کنید. قرائت روی مولتی متر باید نزدیک به 24 ولت باشد. اگر ولتاژ به طور قابل توجهی کمتر یا بیشتر از 24 ولت باشد، ممکن است منبع تغذیه یا سیم کشی منتهی به درایور مشکل داشته باشد.
اگر ولتاژ را اشتباه میگیرید، منبع تغذیه خود را بررسی کنید. مطمئن شوید که روی ولتاژ خروجی صحیح تنظیم شده است و به درستی کار می کند. همچنین میتوانید سیمکشی را برای هرگونه خرابی یا شورت بررسی کنید.
تست ولتاژ خروجی
در مرحله بعد، ولتاژ خروجی درایور را آزمایش می کنیم. این کمی مشکل تر است، زیرا باید یک بار را به پایانه های خروجی درایور وصل کنید. یک بار ساده می تواند یک مقاومت با مقدار مقاومت مناسب باشد.
بار را به پایانه های خروجی درایور وصل کنید و سپس ولتاژ دو سوی بار را با استفاده از مولتی متر خود اندازه گیری کنید. ولتاژ خروجی باید در محدوده مشخص شده برای درایور باشد. اگر ولتاژ خروجی خیلی کم باشد، می تواند به این معنی باشد که راننده قادر به تامین انرژی کافی برای بار نیست. اگر خیلی زیاد باشد، میتواند به دستگاههای متصل آسیب برساند.
آزمایش جریان
یکی دیگر از پارامترهای مهم برای آزمایش جریان است. می توانید از مولتی متر خود برای اندازه گیری جریان عبوری از درایور استفاده کنید. مولتی متر خود را روی جریان DC تنظیم کنید و آن را به صورت سری با بار وصل کنید.
جریان را در شرایط بار مختلف اندازه گیری کنید. راننده باید بتواند جریان نامی را بدون گرم شدن بیش از حد یا خاموش شدن کنترل کند. اگر جریان خیلی زیاد باشد، می تواند نشان دهنده اتصال کوتاه در بار یا مشکل در خود راننده باشد.
تست کارایی
راندمان معیاری است که نشان می دهد راننده چقدر توان ورودی را به توان خروجی تبدیل می کند. برای محاسبه بازده، باید هم توان ورودی و هم توان خروجی را اندازه گیری کنید.
توان ورودی را می توان با ضرب ولتاژ ورودی در جریان ورودی محاسبه کرد. توان خروجی را می توان با ضرب ولتاژ خروجی در جریان خروجی محاسبه کرد. توان خروجی را بر توان ورودی تقسیم کرده و در 100 ضرب کنید تا درصد بازده را بدست آورید.
یک محرک با راندمان بالا مطلوب تر است، زیرا انرژی کمتری را به شکل گرما هدر می دهد. اگر راندمان درایور شما کمتر از حد انتظار است، ممکن است به دلیل تلفات داخلی درایور یا مشکل در بار باشد.
تست ویژگی های حفاظتی
اکثر درایورهای 24 ولت DC دارای ویژگیهای حفاظتی داخلی هستند، مانند حفاظت در برابر ولتاژ، حفاظت از جریان بیش از حد، و حفاظت از اتصال کوتاه. شما می توانید این ویژگی ها را با شبیه سازی شرایط خطا آزمایش کنید.
برای تست حفاظت در برابر ولتاژ، به تدریج ولتاژ ورودی را بالاتر از مقدار نامی افزایش دهید. درایور باید ولتاژ خروجی را خاموش یا محدود کند تا از آسیب به دستگاه های متصل جلوگیری شود.
برای حفاظت از جریان بیش از حد، به تدریج بار را افزایش دهید تا جریان از مقدار نامی تجاوز کند. راننده باید یا خاموش شود یا جریان خروجی را کاهش دهد تا از خود و بار محافظت کند.
برای تست حفاظت از اتصال کوتاه، پایانه های خروجی درایور را به طور خلاصه کوتاه کنید. برای جلوگیری از آسیب، راننده باید فوراً جریان را خاموش یا محدود کند.
ملاحظات ویژه برای انواع مختلف رانندگان

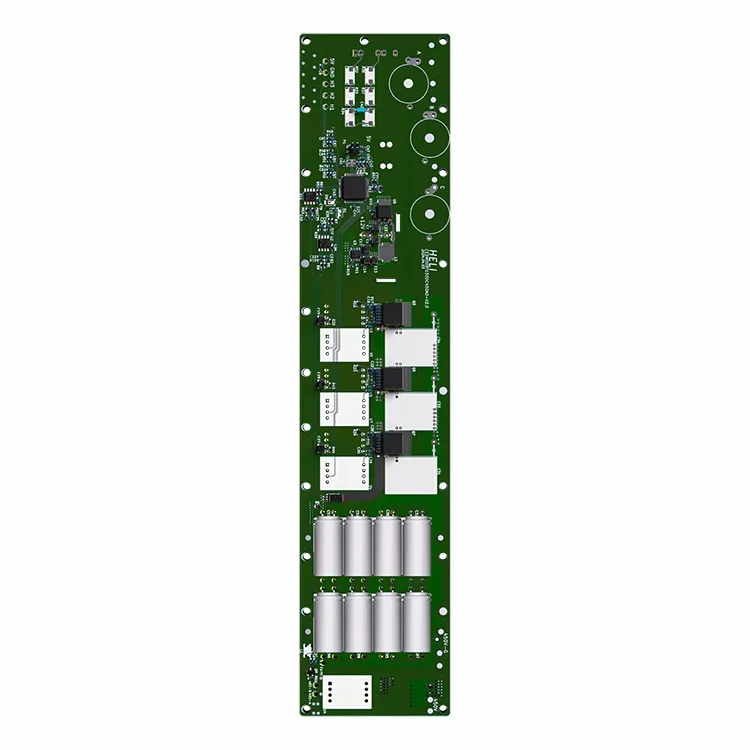

ما انواع درایورهای 24 ولت DC ماننددرایور ولتاژ پایین،درایور رانشگر زیر آب، ودرایور میکرو. هر نوع درایور ممکن است الزامات آزمایشی خاصی داشته باشد.
به عنوان مثال، درایورهای رانشگر زیر آب علاوه بر آزمایشات الکتریکی معمولی، باید از نظر سفتی آب نیز آزمایش شوند. می توانید از یک محفظه فشار برای شبیه سازی محیط زیر آب و بررسی هرگونه نشتی استفاده کنید.
از طرف دیگر، درایورهای میکرو اغلب در برنامه هایی که فضا محدود است استفاده می شود. هنگام تست درایورهای میکرو، به اتلاف گرما توجه ویژه ای داشته باشید. آنها ممکن است هیت سینک کوچکتری داشته باشند، بنابراین باید بتوانند گرما را حتی در یک فضای کوچک به طور موثر دفع کنند.
عیب یابی
اگر در طول فرآیند تست با مشکلی مواجه شدید، نترسید. در اینجا برخی از مشکلات رایج و راه حل های احتمالی آنها آورده شده است:
- بدون ولتاژ خروجی: ولتاژ ورودی را بررسی کنید و مطمئن شوید که درایور برق می گیرد. همچنین سیمکشی و اتصالات را از نظر خرابی یا شورت بررسی کنید.
- گرم شدن بیش از حد: این می تواند به دلیل بار زیاد، تهویه ضعیف یا یک قطعه معیوب در راننده باشد. بار را کاهش دهید، تهویه را بهبود بخشید یا قطعه معیوب را جایگزین کنید.
- خروجی ناسازگار: اتصالات شل، قطعات آسیب دیده یا تداخل سایر وسایل الکتریکی را بررسی کنید.
نتیجه گیری
تست درایور 24 ولت DC فرآیند مهمی است که می تواند به شما در اطمینان از عملکرد صحیح آن کمک کند. با دنبال کردن مراحل ذکر شده در این وبلاگ، می توانید هر گونه مشکلی را که در راننده خود پیش از ایجاد مشکل در سیستم الکتریکی شما ایجاد کند، شناسایی و برطرف کنید.
اگر به دنبال درایورهای باکیفیت 24 ولت DC هستید، دیگر به دنبال آن نباشید. به عنوان یک تامین کننده، ما متعهد به ارائه محصولات درجه یک و خدمات عالی به مشتریان هستیم. این که آیا شما نیاز به یکدرایور ولتاژ پایین، یکدرایور رانشگر زیر آب، یا الفدرایور میکرو، ما شما را تحت پوشش قرار داده ایم.
اگر سؤالی دارید یا علاقه مند به خرید درایورهای 24 ولت DC ما هستید، برای بحث در مورد خرید صحبت کنید. ما اینجا هستیم تا به شما کمک کنیم تا درایور مناسب برای نیازهای خود را پیدا کنید.
